Come Installare un impianto luce “raffreddato” nella Grow Room
Come installare un riflettore Cool Tube nella Grow Box
Le lampade a scarica come HPS, MH e Agro possono produrre una quantità importante di calore all'interno della Grow Box.
Un riflettore ventilato Cool Tube permette di far passare un flusso d'aria intorno alla lampada e di trasportare una parte del calore verso l'esterno attraverso l'impianto di estrazione.
Per far funzionare correttamente il sistema servono principalmente Cool Tube, estrattore, condotta flessibile e collegamenti ben dimensionati. Se viene utilizzato anche un filtro a carbone, deve essere integrato correttamente nel circuito dell'aria.
Indice della guida
Come funziona un riflettore Cool Tube?
Il Cool Tube è un riflettore ventilato progettato per essere attraversato continuamente da un flusso d'aria.
L'aria passa intorno alla zona in cui si trova il bulbo, assorbe parte del calore e viene successivamente espulsa dalla Grow Box tramite la condotta.
ARIA
entra nel circuito
→
COOL TUBE
attraversa il riflettore
→
CALORE
viene trasportato
→
ESTERNO
aria espulsa
Il Cool Tube non sostituisce l'estrazione della Grow Box
Il sistema funziona correttamente solo se l'estrattore riesce a generare un flusso d'aria adeguato lungo tutto il circuito.
Cosa serve per installare un Cool Tube?
1
Filtro a carbone
Facoltativo per il raffreddamento, ma utilizzabile nel circuito per il trattamento degli odori.
2
Estrattore
Genera il flusso d'aria necessario ad attraversare il sistema.
3
Condotta flessibile
Collega i diversi componenti e permette di portare l'aria verso l'esterno.
4
Riflettore Cool Tube
Contiene il bulbo e viene attraversato dal flusso d'aria.
5
Fascette e raccordi
Mantengono condotte e componenti correttamente collegati.

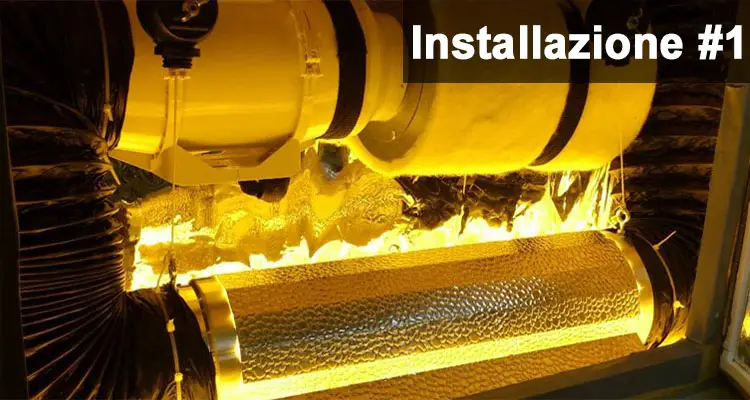

Installazione #1
Questa configurazione è particolarmente semplice e può essere utilizzata nei setup più compatti.
L'estrattore viene posizionato prima del Cool Tube e spinge l'aria attraverso il riflettore.
CONFIGURAZIONE 1
1
FILTRO
carbone attivo
→
2
ESTRATTORE
movimento aria
→
3
CONDOTTA
collegamento
→
4
COOL TUBE
raffreddamento lampada
→
5
USCITA
aria verso l'esterno
1.
Filtro carbone
2.
Aspiratore d'aria
3.
Condotta alluminio flessibile
4.
Riflettore Cool Tube
5.
Condotta verso l'esterno della Grow Room

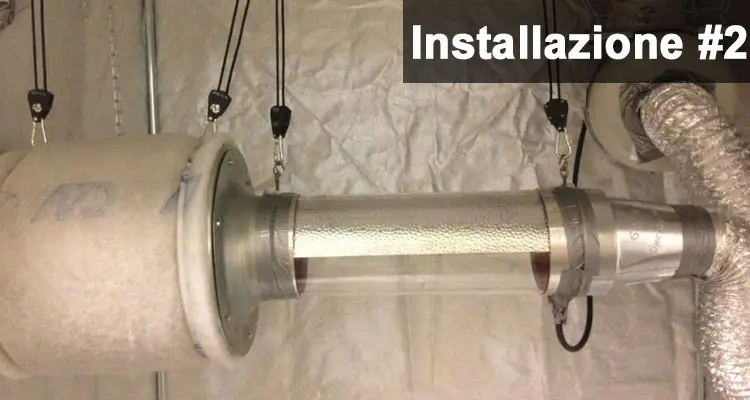

Installazione #2
Nella seconda configurazione il Cool Tube viene posizionato prima dell'estrattore.
In questo caso l'aspiratore richiama l'aria attraverso il riflettore ventilato e successivamente la espelle verso l'esterno.
CONFIGURAZIONE 2
1
FILTRO
carbone attivo
→
2
COOL TUBE
raffreddamento lampada
→
3
CONDOTTA
collegamento
→
4
ESTRATTORE
aspira il flusso
→
5
USCITA
aria verso l'esterno
1.
Filtro carbone
2.
Riflettore Cool Tube
3.
Condotta alluminio flessibile
4.
Aspiratore d'aria
5.
Condotta verso l'esterno della Grow Room
INSTALLAZIONE 1
Estrattore prima del Cool Tube
L'estrattore spinge il flusso d'aria attraverso il riflettore.
INSTALLAZIONE 2
Estrattore dopo il Cool Tube
L'estrattore richiama il flusso d'aria attraverso il riflettore.
L'aspiratore deve essere abbastanza potente
Ogni elemento inserito nel circuito crea una resistenza al passaggio dell'aria.
Filtro a carbone, Cool Tube, condotte lunghe, curve e raccordi possono quindi ridurre la portata reale dell'estrattore.
FILTRO
Perdita di carico
Il carbone attivo oppone resistenza al passaggio dell'aria.
COOL TUBE
Passaggio interno
Anche il riflettore entra a far parte del circuito di aspirazione.
CONDOTTA
Lunghezza e curve
Più il percorso è lungo e complesso, maggiore può essere la perdita.
Non sai quale aspiratore utilizzare?
Calcola prima il volume della Grow Room e considera anche filtro, Cool Tube, condotte e curve.
CALCOLA LA PORTATA
Lampada, aspiratore e timer
Quando la lampada a scarica è accesa, il Cool Tube deve essere attraversato da un flusso d'aria adeguato.
1
Lampada accesa
Il sistema di raffreddamento deve essere operativo durante il funzionamento della lampada.
2
Gestione automatica
Se utilizzi timer o quadri elettrici, verifica che il sistema sia dimensionato correttamente.
Non utilizzare una lampada HPS/MH in un Cool Tube senza ventilazione adeguata
Il calore può accumularsi all'interno del riflettore e aumentare rapidamente la temperatura del vetro e dell'ambiente.
HAI GIÀ UN KIT HPS / MH / AGRO?
Puoi trasformarlo in un sistema ventilato
Se alimentatore e bulbo sono compatibili con il riflettore scelto, il sistema può essere completato con Cool Tube, estrattore, condotta e accessori di collegamento.
KIT LUCE
+
COOL TUBE
+
ESTRATTORE
+
CONDOTTA
Errori da evitare
Estrattore sottodimensionato
Il flusso può diventare insufficiente una volta collegati filtro, condotte e Cool Tube.
Troppe curve
Evita percorsi inutilmente lunghi e tortuosi nelle condotte.
Giunti non serrati
Fissa correttamente condotte e raccordi con fascette adatte.
Aspiratore spento
Non lasciare funzionare la lampada a scarica con il circuito di raffreddamento inattivo.
Filtro fuori dal circuito
Se utilizzi un filtro a carbone, assicurati che l'aria da trattare venga effettivamente aspirata attraverso il filtro.
Ignorare la temperatura
Controlla sempre la temperatura reale della Grow Box dopo l'installazione.

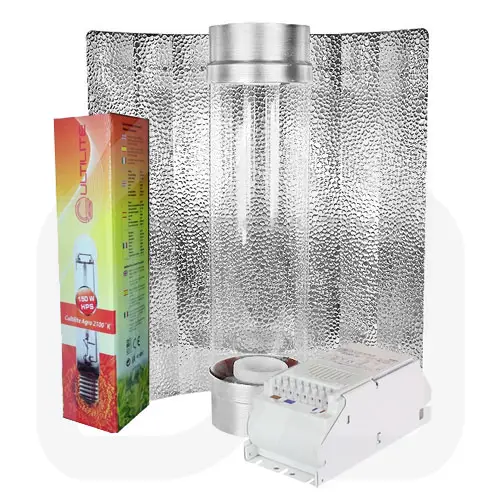

KIT LUCE VENTILATI
